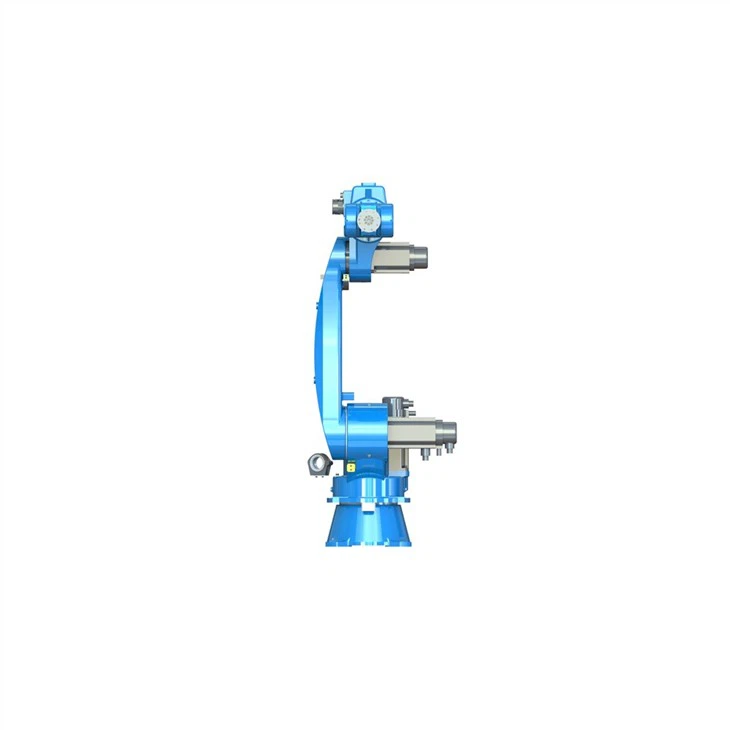

RJR630 univerzális 6 tengelyes csuklós robotkar

A HCNC-Group csuklós robot univerzális 6 tengelyes ipari robotkar RJR630 a nagy pontosság, a nagy gyorsulás és a jó merevség előnyeivel rendelkezik. Az ismételhetőség ±0,05 mm-ig, a mozgási tartomány pedig 1701 mm-ig terjed. Könnyen megbirkózik a raklapozó, összeszerelő, csiszoló és hegesztő iparágak alkalmazási piacával.
- RJR630 6 tengelyes, 1701 mm-es munkasugárral, 30 kg hasznos teherbírással
- Nagy pontosság, ±0,05 mm
- Nagy gyorsulási képesség
- Széles körben használják raklapozáshoz, összeszereléshez, köszörüléshez és hegesztéshez

A szálláslekérdezés elküldése

Csevegj most

Leírás

Műszaki paraméterek

RJR630 Universal 6 Axis Articulated Robotic Arm

Termékjellemzők

1. Költséghatékony. Alacsony költségű, általános célú ipari robot, amely más kezelési és összeszerelési műveletekre is átprogramozható, és egy év alatt helyreállítható.
2. Hosszú élettartam. Nagy pontosságú ésnagy merevségű import reduktorokakár több évtizedig is kitarthat egyetlen befektetéssel és sok éves haszonnal.
3. Nagy gyorsulási teljesítmény. Alacsony fordulatszámú, nagy pontosságú reduktor ultragyors gyorsulási teljesítménnyel,a leggyorsabb gyorsulási idő legfeljebb 0.3S.
4. Magas integráció. A beépített jelvezeték és az alaptest légvezetéke plug-and-play, nem igényel bonyolult vezetékezést, a belső kábelen nincs csúszás, ami hosszú ideig képes fenntartani a problémamentes sebességet.
5. Ultra-nagy pontosság. A precíz kialakítás mellett az importált nagy pontosságú reduktort használják, és aa vég ismételt pozicionálási pontossága legfeljebb ±0,05 mm.

Termékparaméterek

Ipari robot		RJR630
A szabadság foka		6
Meghatározott terhelés		30 kg
Maximális működési sugár		1701 mm
Ismételhetőség		±0,05 mm
A mozgás tartománya	J1	±160 fok
	J2	-175 fok /+75 fok
	J3	+40 fok / +265 fok
	J4	±180 fok
	J5	±125 fok
	J6	±360 fok
Névleges sebesség	J1	99 fok /s, 1,73rad/s
	J2	87 fok /s, 1,52rad/s
	J3	144 fok /s, 2,51rad/s
	J4	180 fok /s, 3,14rad/s
	J5	180 fok /s, 3,14rad/s
	J6	225 fok /s, 3,92rad/s
Maximális sebesség	J1	148 fok /s, 2,59rad/s
	J2	109 fok /s, 1,9rad/s
	J3	172 fok /s, 3,01rad/s
	J4	300 fok /s, 5,23rad/s
	J5	300 fok /s, 5,23rad/s
	J6	375 fok /s, 6,54rad/s
Megengedett tehetetlenségi nyomaték	J6	0,8 kg㎡
	J5	3,3 kg
	J4	8,7 kg
Megengedett nyomaték	J6	30,7 Nm
	J5	73,4 Nm
	J4	140,4 Nm
Alkalmazható környezet	hőmérséklet	0-45 fok
	nedvesség	20%-80%
	más	Kerülje az érintkezést gyúlékony, robbanásveszélyes vagy korrozív gázokkal és folyadékokkal. Tartsa távol elektronikus zajforrásoktól (plazma).
Az oktató kábel hossza		8 méter
Test-szekrény csatlakozási hossz		6 méter
I/O paraméter		Digitális: 32 bemenet, 31 kimenet (egy a kapcsolószekrény hibajelző kimenetéhez)
Az akkumulátor kapacitása		5,6 kVA
Névleges teljesítmény		4,5 kW
Névleges feszültség		Háromfázisú AC380V
Névleges áram		8.1A
Testvédelmi fokozat		IP54
Telepítési mód		Földi szerelés, fejjel lefelé szerelés
Testtömeg		305 kg
A kapcsolószekrény védelmi fokozata		IP53
Vezérlőszekrény mérete		750 mm (széles) × 486 mm (vastag) × 1030 mm (magas) - függőleges
Vezérlőszekrény súlya		186 kg
