RBR5110 nagy teherbírású 6 tengelyes robot
- RBR5110 6 tengelyes, 2400 mm-es munkasugárral, 110 kg hasznos teherbírással
- Széles körben használják nagy terhelésű raklapozáshoz
- Jó szervo motorral és redaktorral
Leírás
Műszaki paraméterek
Termék bemutatása
Az RBR5110-et kis telephelyek és nagy ciklusú területek igényeire fejlesztették ki, és költséghatékony. Különösen alkalmas hatékony raklapozási műveletekhez, ahol a csuklóízület szabadsága szükséges.
Jellemzők
1. jellemző: Egyedülálló kettős forgású szerkezet. Az általános célú robotok külső forgó mozgásához képest az RBR5110 örökli a HCNC-Group RBR sorozatú robot egyedi kettős forgási konfigurációját (külső forgás és belső forgás).
Jellemzők 2: 360 fokos teljes lefedettség. Az RBR5110 360 fokos teljes lefedettséget ér el 2,4 méteres sugárban.
3. jellemző: Rugalmasság. A hagyományos négytengelyes palettázó robottal szemben, amely csak egyetlen helyzetben képes kezelni a célpontot, az RBR5110-hez hozzáadott csuklóízület különböző testhelyzetekben valósítja meg a megfogást és a cselekvés elhelyezését.
4. jellemző: Hatékony. Az RBR5110 gyorsabb, mint a hagyományos robotok egyedülálló kettős forgású kialakításával és nagy sebességű motorkonfigurációjával.
5. jellemzők: Kényelmes és egyszerű programozási műveletek. Az RBR5110 alapkivitelben egy raklapos folyamatcsomaggal rendelkezik az egyszerű programozás érdekében.
Műszaki paraméterek
Ipari robot | RBR5110 robot | |
Szabadság | 5 | |
meghatározott terhelés | 110 kg | |
Maximális működési sugár | 2400 mm | |
Ismételhetőség | ±0,2 mm | |
A mozgás tartománya | J1 | ±180 fok |
J2 | -180 fok /+80 fok | |
J3 | +20 fok /+330 fok | |
J4 | ±120 fok | |
J5 | ±360 fok | |
Névleges sebesség | J1 | 1,48rad/s, 85 fok/s |
J2 | 1,35rad/s, 78 fok/s | |
J3 | 1,22rad/s, 70 fok/s | |
J4 | 3,27rad/s, 187,5 fok/s | |
J5 | 3,93rad/s, 225 fok/s | |
Maximális sebesség | J1 | 2,23rad/s, 128 fok/s |
J2 | 2,03rad/s, 116 fok/s | |
J3 | 1,84rad/s, 105 fok/s | |
J4 | 3,93rad/s, 225 fok/s | |
J5 | 5,23rad/s, 300 fok/s | |
Megengedett tehetetlenségi nyomaték | J5 | 11.31㎏㎡ |
J4 | 45.77㎏㎡ | |
Megengedett nyomaték | J5 | 327,89 NM |
J4 | 707,92 NM | |
Alkalmazható környezet | hőmérséklet | 0 fok -45 fok |
nedvesség | 20-80% | |
más | Kerülje az érintkezést gyúlékony, robbanásveszélyes vagy maró gázokkal és folyadékokkal. Tartsa távol elektronikus zajforrásoktól (plazma). | |
Az oktató kábel hossza | 8 méter | |
Test-szekrény csatlakozó vezeték hossza | 8 méter | |
I/O paraméterek | Digitális: 32 bemenet, 31 kimenet (egy a kapcsolószekrény hibajelző kimenetéhez) | |
Az akkumulátor kapacitása | 17kVA | |
Névleges teljesítmény | 14 kW | |
Névleges feszültség | Háromfázisú ötvezetékes AC380V | |
Névleges áram | 20.77A | |
Testvédelmi fokozat | IP50 | |
Telepítési mód | Földi telepítés | |
Testtömeg | 980 kg | |
A kapcsolószekrény védelmi fokozata | IP54 | |
Vezérlőszekrény mérete | 700 (széles) x 500 (vastag) x 1200 (magas) - függőleges típus | |
Vezérlőszekrény súlya | 160 kg | |

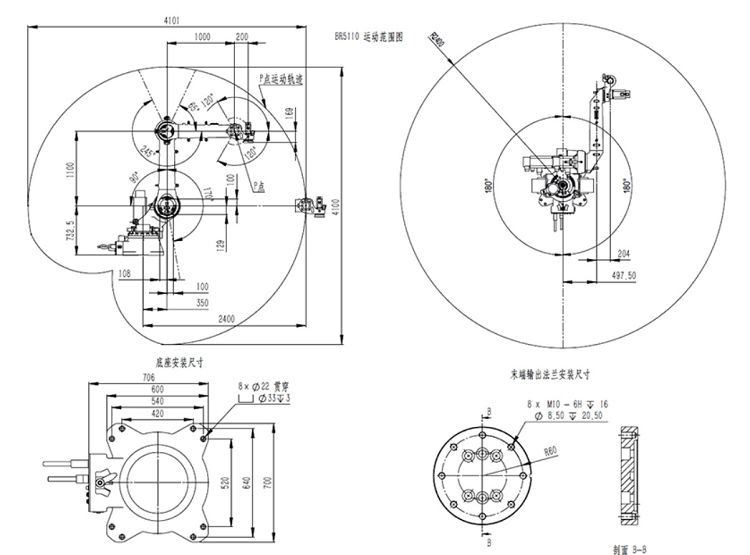

Telepítés
Esetek
Nagy teherbírású 6 tengelyes robot csomagolódobozokhoz
Cégünk
A HCNC-Group a mintavállalkozás az intelligens gyártás területén Kínában, amely átfogó erőt mutatott a nagy teljesítményű ipari robotok, az intelligens vezérlési technológia és más szempontok terén, valamint számos intelligens gyárat és automata gyártósort épített Kínában.
A HCNC-Group aktívan fejleszti a nemzetközi piacot és reagál a nemzeti "One Belt And One Road" fejlesztési stratégiára, kiszolgálva a világ minden országát és együttműködve velük a CNC szerszámgépek illesztésében, a szerszámgépek felújításában, a szerszámgépek termesztésében. CNC tehetségek és így tovább.
A HCNC-Group technológiája előrébb tart és a minőséget tartja leginkább szem előtt, és őszinte együttműködésre számítunk!
