HMC400/630//800/1000 5 Tengelymegmunkáló Központ
Leírás
Műszaki paraméterek
Mi a 5-tengely-gép középpontja?
A 5-tengelyű gépi központ egy CNC szerszámgép, amely összetett vágási műveleteket tud végrehajtani egy munkadarabon több szögből és tájolásból. "5-tengely" gépközéppontnak nevezik, mert öt mozgástengelye van, amelyeket a gép számítógépes programja vezérelhet.
A 5-tengelyű gép középpontjában az öt mozgástengely a következő:
X-tengely (bal és jobb)
Y-tengely (elöl és hátul)
Z-tengely (fel és le)
A-tengely (forgás az X-tengely körül)
C-tengely (forgás az Y-tengely körül)
Az öt tengely egyidejű vezérlésének képességével egy 5-tengelyű gépközpont a vágási műveletek széles skáláját tudja elvégezni a munkadarabon, beleértve a fúrást, marást és esztergálást. Ez nagyobb pontosságot és hatékonyságot tesz lehetővé a gyártási folyamatokban, különösen az olyan iparágakban használt összetett és nagy pontosságú alkatrészek esetében, mint a repülőgépipar, az autóipar és az orvosi eszközök.
| HMC400 | HMC630 | HMC800 | HMC1000 | |
|---|---|---|---|---|
| X/Y/Z tengely löket (mm) | 450/500/450 | 700/780/550 | 850/925/600 | 1050/1250/850 |
| Asztal mérete (mm) | Φ400 | Φ630 | Φ800 | Φ1000 |
| Maximális fordulási átmérő (mm) | Φ600 | Φ850 | Φ1000 | Φ1300 |
| A munkaasztal maximális terhelése (kg) |
350 (marás) 175 (eszterga) |
1200 (marás) 600 (eszterga) |
1500 (marás) 750 (eszterga) |
2600 (marás) 1300 (eszterga) |
| X/Y/Z tengely gyorsmeneti sebesség (m/perc) | 60 | 60 | 60 | 60 |
| A/C tengely gyorsmeneti sebessége (r/perc) | 100/120 (Marás) 2000 (Eszterga) | 80/120 (marás) 850 (eszterga) |
60/80 (marás) 850 (eszterga) |
40/100 (marás) 550 (eszterga) |
A 5-tengelyes gépközpont HMC sorozatának mechanikai szerkezete
Integrált portálszerkezet: A szerszámgép alapja és oszlopa egybe van építve.
Háromszög alakú tartókereszt: Az Y tengelyt négy sín és egy középen elhelyezett főhajtás támasztja alá.
Szimmetrikus szerkezet: Csökkentse a hőváltozásokat a mechanikai mozgás során.
Lépcsős X-tengelyes vezetősín elrendezés: Növelje a vezetősín fesztávját és javítsa a merevséget.
A szerszámváltó az ágyban található: Kompakt szerkezet, helytakarékos.
Nagy pontosságú rácsvonalzóval és kódolóval felszerelt: Határozza meg az egyes tengelyek abszolút pozícióját a teljesség felismeréséhez.
Precíziós görgős vezetősín és golyóscsavar használata
Orsó hőkompenzációja: Csökkentse az orsó termikus deformációja által okozott megmunkálási hibákat.
A 5-tengelyű gép orsója
| 20000 ford./perc orsó | 15000 ford./perc orsó | 15000 ford./perc orsó | |
|---|---|---|---|
| Elektromos orsó | HSK-A63 | HSK-A63 | HSK-A100 |
| Maximális sebesség | 20000r/perc | 15000 fordulat/perc | 15000 fordulat/perc |
| Orsó teljesítmény | S1/S6-40 százalék: 25/40 kW | S1/S6-40 százalék: 30/46 kW | S1/S6-40 százalék: 35/48kW |
| Orsó nyomatéka | S1/S6-40 százalék:87/135Nm | S1/S6-40 százalék: 130/200 Nm | S1/S6-40 százalék: 220/305Nm |
| kenés | olaj és gáz | olaj és gáz | olaj és gáz |
Gépközpont saját fejlesztésű lemezjátszós munkaállomása
Az A/C tengely közvetlen meghajtási technológiát alkalmaz, amely nagy sebességet, nagy nyomatékot és jót tesz lehetővé. A c-tengely felszerelhető nagy sebességű erővel. A forgótányér alapkivitelben 4 hidraulikus/pneumatikus csatlakozóval van felszerelve.
| HMC400 | HMC630 | HMC800 | HMC1000 | |
|---|---|---|---|---|
| Asztal mérete (mm) | Φ400 | Φ630 | Φ800 | Φ1000 |
| A munkaasztal maximális terhelése (kg) |
350 (marás) 175 (eszterga) |
1200 (marás) 600 (eszterga) |
1500 (marás) 750 (eszterga) |
2600 (marás) 1300 (eszterga) |
| Maximális munkadarab mérete (mm) | Φ600×450 | Φ850×500 | Φ1000×580 | Φ1300×700 |
| A/C tengely gyorsmeneti sebessége (r/perc) |
100/120 (marás) 2000 (Eszterga) |
80/120 (marás) 850 (eszterga) |
60/80 (marás) 850 (eszterga) |
40/100 (marás) 550 (eszterga) |
| Referencia rekesznyílás (mm) | Φ50H7 | Φ50H7 | Φ50H7 | Φ50H7 |
| Asztal T-horony szélessége (mm) | 12H8 | 14H8 | 14H8 | 14H8 |
| A/C tengelymotor névleges nyomatéka (Nm) | 543/363 | 2×1300/1370 | 2×2110/2120 | 2×3190/2120 |
| A/C tengely rögzítési nyomatéka (Nm) | 2×850/850 | 2×3200/3200 | 2×4000/4000 | 2×6000/8000 |
| A/C tengelyreteszelési módszer (pneumatikus/hidraulikus) | pneumatikus | hidraulikus | hidraulikus | hidraulikus |
A 5-tengelyes gépközpont HMC sorozatának jellemzői
Online mérés
- Kalibrálja a szondát
- Kézi vagy automatikus kompenzáció elcsúszott munkadarabok esetén
- Az eredet kézi vagy automatikus beállítása
- Automatikus szerszámmérés és munkadarab mérés
- Kényelmes öttengelyes kapcsolat-ellenőrzési módszer szerszámgépekhez
Szerszámtörés figyelése
-
Szilárd középszerszámok törésfigyelése lézeres szerszámbeállító segítségével
Orsó hőkompenzációja
- Az orsó termikus deformációjának valós idejű kompenzációja a szerszámgép pontosságának stabilitásának biztosítása érdekében.
Feed Adaptive Control
- Állítsa be ennek megfelelően a kontúrelőtolást az orsómotor teljesítményének százalékos aránya alapján
- Optimalizálja és csökkentse a megmunkálási időt
- szerszámfigyelés
- Védje a gép mechanizmusát
- A folyamatadatok gyűjtésének, mentésének és felhalmozásának dokumentálása
Terhelés adaptív vezérlés
- A CNC rendszer automatikusan meghatározza a munkadarab aktuális tehetetlenségi nyomatékát és súrlódását
- A forgóasztalos szerszámgép dinamikus jellemzői a rögzített munkadarab tehetetlenségi nyomatékához kapcsolódnak, a terhelésadaptív vezérlés dinamikusan állítja be a vezérlőegység paramétereit a terhelési vagy súrlódási viszonyoknak megfelelően
Dinamikus ütközésgátló
- Végezzen ütközésérzékelést a szerszámgép egyszerűsített modellje alapján
- Szerelvények és munkadarab-modellek importálhatók a teljes körű dinamikus ütközésvédelem érdekében
Könnyen kezelhető
- Tolóajtó nyílása: 865 mm
- Asztal magassága: 980 mm
- A kezelő és az asztal közepe közötti távolság: 606 mm.
Elülső forgácsszállító az egyszerű karbantartás érdekében
- A köröm és a talaj távolsága: 1350 mm
- A bot és a fogantyú közötti távolság: 255 mm
Környezetvédelem
Energiatakarékos
-
A szervohajtások, perifériamotorok, stb. automatikus energiamegtakarítása.
-
Belső világítás A LED lámpák automatikusan kikapcsolnak
-
A funkcionális részek légtömítése automatikusan záródik
-
A vezetősín és a csavaros kenőolaj automatikusan leáll
Tisztítás, hűtőrendszer
Az öblítés keringtetése a burkolat öblítésén keresztül megakadályozza a törmelék és az iszap felhalmozódását
Örvényáramos elválasztás és szövetzsákos szűrés: Az örvényáramos elválasztó eszköz és a szövetzsákos szűrés kombinációja után a 30 μm-nél nagyobb részecskeméretű részecskék eltávolítási sebessége elérheti a 95 százalékot, és a csővezeték szűrőjét hozzáadják a belső hűtéshez , és a szűrési pontosság 20 μm.
Olaj-víz leválasztó: válassza le az olajat a vágófolyadéktól.

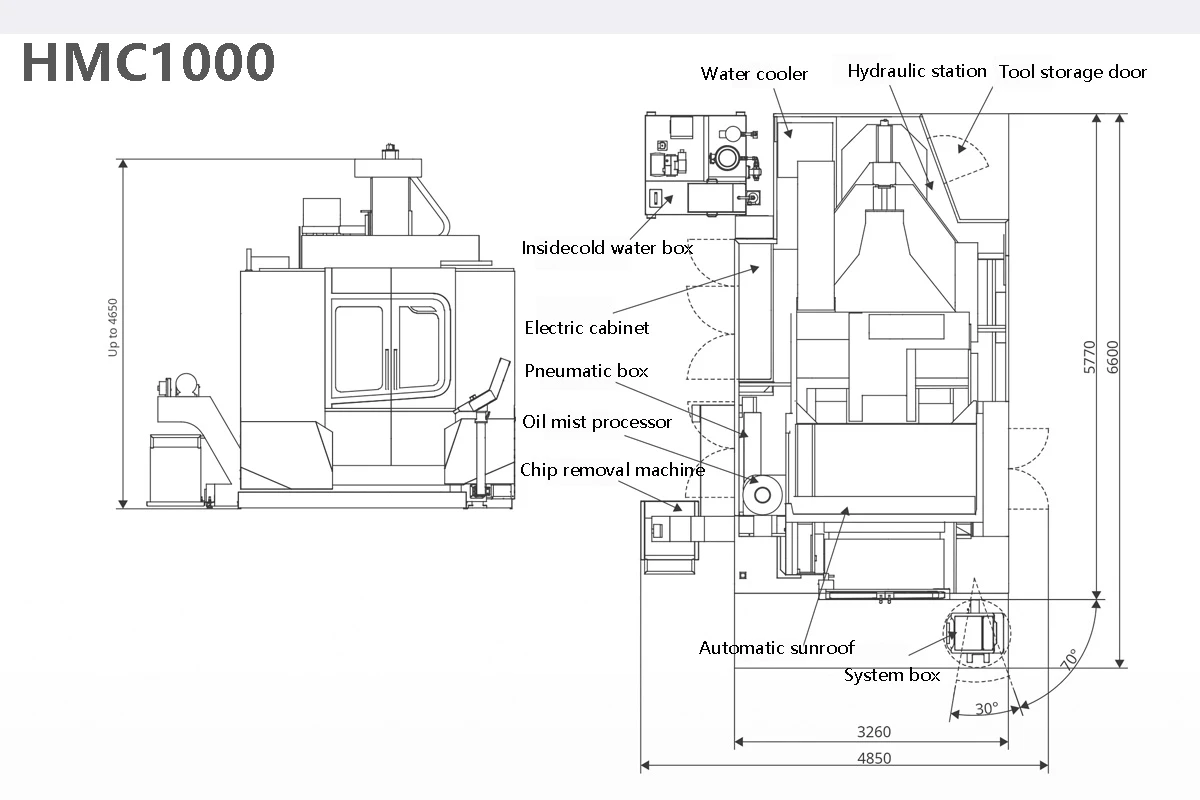

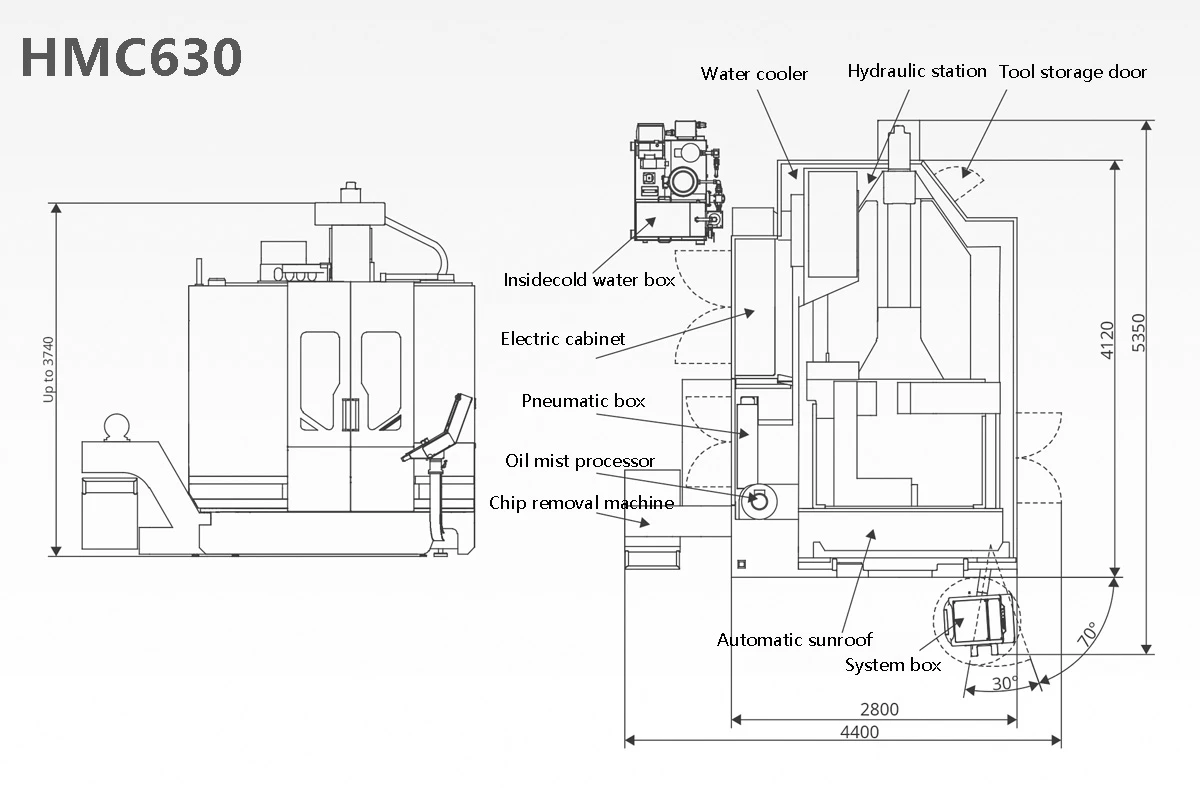

Gépközponti HMC sorozat méretparamétere
Gépparaméter
| Gép modell | HMC400 | HMC630 | HMC800 | HMC1000 | |
|---|---|---|---|---|---|
| Gépi ütés | X-tengely löket (mm) | 450 (-225~ plusz 225) | 700 (-350~ plusz 350) | 850 (-425~ plusz 425) | 1050 (-525~ plusz 525) |
| Y-tengely löket (mm) | 500 (-250~ plusz 250) | 780 (-360~ plusz 420) | 925 (-500~ plusz 425) | 1250 (-625~ plusz 625) | |
| Z-tengely löket (mm) | 450 (plusz 50~ plusz 500) | 550 (plusz 80~ plusz 630) | 600 (plusz 100~ plusz 700) | 850 (plusz 150~ plusz 1000) | |
| A-tengely löket ( fok ) | -120~ plusz 30 | -120~ plusz 30 | -120~ plusz 30 | -140~ plusz 140 | |
| C-tengely löket ( fok ) | n×360 | n×360 | n×360 | n×360 | |
| Szerszámtáblázat | típus | közvetlen hajtás | közvetlen hajtás | közvetlen hajtás | közvetlen hajtás |
| Asztal mérete (mm) | Φ400 | Φ630 | Φ800 | Φ1000 | |
| Az asztal maximális terhelése – marás (kg) | 350 | 1200 | 1500 | 2600 | |
| Az asztal maximális terhelése – Eszterga (kg) | 175 | 600 | 750 | 1300 | |
| Maximális fordulási átmérő (mm) | Φ600 | Φ850 | Φ1000 | Φ1300 | |
| Távolság az A-tengely középpontjától a munkaasztalig (mm) | 0 | 80 | 100 | 100 | |
| A/C tengelyreteszelés módja (pneumatikus/hidraulikus) | pneumatikus | hidraulikus | hidraulikus | hidraulikus | |
| Orsó | Orsó típusa | Elektromos orsó | Elektromos orsó | Elektromos orsó | Elektromos orsó |
| Az orsó kúpos furatának specifikációi | HSK-A63 | HSK-A63 | HSK-A63 | HSK-A100 | |
| Orsó teljesítmény (kW) | S1/S6-40 százalék: 25/40 | S1/S6-40 százalék: 25/40 | S1/S6-40 százalék: 30/46 | S1/S6-40 százalék: 35/48 | |
| Orsó nyomatéka (Nm) | S1/S6-40 százalék :87/135 | S1/S6-40 százalék :87/135 | S1/S6-40 százalék: 130/200 | S1/S6-40 százalék :220/305 | |
| Maximális orsó fordulatszám (r/perc) | 20000 | 20000 | 15000 | 15000 | |
| Orsó középső vízkimenet funkció | Ellátva | Ellátva | Ellátva | Ellátva | |
| Merev menetfúró funkció | Ellátva | Ellátva | Ellátva | Ellátva | |
| Szerszám sebesség | X/Y/Z tengely gyorsmeneti sebesség (m/perc) | 60/60/60 | 60/60/60 | 60/60/60 | 60/60/60 |
| A/C tengely gyorsmeneti sebessége – marás (r/perc) | 100/120 | 80/120 | 60/80 | 40/100 | |
| A/C tengely gyorsmeneti sebessége – forgás (r/perc) | 100/2000 | 80/850 | 60/850 | 40/550 | |
| Pozícionálási pontosság | X/Y/Z tengely pozicionálási pontosság (mm) | 0.005/0.005/0.005 | 0.006/0.006/0.006 | 0.008/0.008/0.008 | 0.008/0.008/0.008 |
| A/C tengely pozicionálási pontosság (″) | 7 | 7 | 7 | 7 | |
| Ismételje meg a pozicionálási pontosságot | X/Y/Z tengely ismétlési pozicionálási pontosság (mm) | 0.003/0.003/0.003 | 0.004/0.004/0.004 | 0.005/0.005/0.005 | 0.005/0.005/0.005 |
| A/C tengely ismétlési pozicionálási pontossága (″) | 4 | 4 | 4 | 4 | |
| Szerszámváltó | Szerszámváltó típus | Esernyős szerszámváltó | Esernyős szerszámváltó | Esernyős szerszámváltó | Láncos szerszámváltó |
| Szerszámváltó kapacitása (db) | 22 | 30 | 36 | 42 | |
| A szerszám maximális súlya (kg) | 6 | 6 | 6 | 30 | |
| Maximális szerszámátmérő (mm) | Φ80 | Φ80 | Φ80 | Φ125/Φ250 (szomszédos üres szerszám) | |
| Maximális szerszámhossz (mm) | 250 | 300 | 400 | 500 | |
| Szerszám mérete | A szerszámgép alapterülete (hossz x szélesség x magasság) (mm) | 3450×4155×2925 | 4170×4715×3510 | 4400×5350×3740 | 4850×6600×4650 |
| Szerszámgép súlya (t) | 6.2 | 12 | 14.5 | 22 | |
Szerszámgép konfigurációs táblázat (standard ● opcionális ○ nem elérhető x)
| Gép modell | HMC400 | HMC630 | HMC800 | HMC1000 | |
|---|---|---|---|---|---|
| Orsó | 20000r/min(HSK-A63) elektromos orsó | ● | ● | ○ | ○ |
| 15000r/min(HSK-A63) elektromos orsó | ○ | ○ | ● | ○ | |
| 15000r/min(HSK-A100) elektromos orsó | x | x | x | ● | |
| Szerszámbeállító | Lézeres szerszámbeállító műszer | ● | ● | ● | ● |
| Érintkezőszerszám beállító műszer | ○ | x | x | x | |
| Vágófolyadék és forgácskezelés | Orsó középső kimenet – nyomás 7 MPa | ● | ● | ● | ● |
| Orsó középső vízkimenet – nyomás 7MPa (fokozatmentes nyomásszabályozás | ○ | ○ | ○ | ○ | |
| Vágófolyadék szerszám hűtés | ● | ● | ● | ● | |
| Lepel öblítés | ● | ● | ● | ● | |
| Vágófolyadék szórópisztoly | ● | ● | ● | ● | |
| Lánclemez típusú forgácseltávolító berendezés és forgácsgyűjtő jármű | ● | ● | ● | ● | |
| Kaparó típusú forgácseltávolító berendezés és forgácsgyűjtő jármű | ○ | ○ | ○ | ○ | |
| teljes zárt hurkú vezérlés | X/Y/Z tengely lineáris skála | ● | ● | ● | ● |
| A/C tengelykódoló | ● | ● | ● | ● | |
| Automatizálással kapcsolatos | Munkapad pneumatikus/hidraulikus szerelvény interfész | ● | ● | ● | ● |
| Első tolóajtó automata kapcsoló | ○ | ○ | ○ | ○ | |
| DNC funkció (rendszeropció) | ○ | ○ | ○ | ○ | |
| Rendszer opció | Öttengelyes kapcsolat automatikus ellenőrzése | ○ | ○ | ○ | ○ |
| Szerszámtörés figyelése | ○ | ○ | ○ | ○ | |
| DCM dinamikus ütközésgátló | ○ | ○ | ○ | ○ | |
| AFC Feed Adaptive Control | ○ | ○ | ○ | ○ | |
| LAC terhelés adaptív vezérlés | ○ | ○ | ○ | ○ | |
| Biztosíték | Z tengely fék | ● | ● | ● | ● |
| Biztonsági ajtózár | ● | ● | ● | ● | |
| Mások | Orsó hőkompenzációja | ○ | ○ | ○ | ○ |
| Infravörös szonda | ○ | ○ | ○ | ○ | |
| Olajköd processzor | ○ | ○ | ○ | ○ | |
| Légpuska | ● | ● | ● | ● | |
| Szerszámcserélő kézi szerszámcsere segédeszköz | ○ | ○ | ○ | ○ | |
Megjegyzés: 1. A rendszeropció konfigurációja a kiválasztott rendszerhez kapcsolódik.
2. A szerszámgép tényleges mérete eltérhet a katalógusban szereplő értéktől az opciók és a perifériák eltérése miatt.
Az 5 tengelyes gépközpont alkalmazási területe
Öntőforma
Turbógépek
Új energiaipar
Orvosi
Autó
