VMC-850B 5 tengelyes gép
Szélesebb próbakör
Nagyobb pozicionálási pontosság
Jobb feldolgozási minőség
Leírás
Műszaki paraméterek

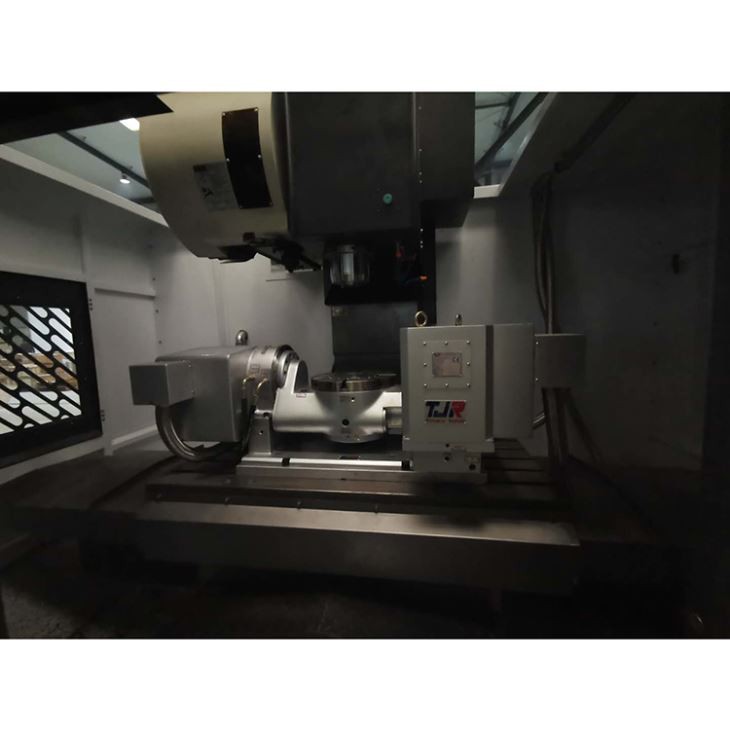

A VMC{0}}B 5-Axis Machine termékbemutatója
Termékadatok a 5-tengely függőleges megmunkálásáról
Az 5-Axis CNC gép előnyei
Gyorsabb vágási hatékonyság
Szélesebb próbakör
Nagyobb pozicionálási pontosság
Jobb feldolgozási minőség
Jó merevség
Szimmetrikus szerkezet
Gyors dinamikus reakció
Nagy pontosságú
Jó stabilitás
A szerszámgépen különféle folyamatok vannak, például marás, fúrás, dörzsárazás, menetfúrás, süllyesztés stb. Az alkatrészek egyszeri befogása automatikusan, hatékonyan és pontosan végrehajtja az alkatrészek több felületén végzett többszörös folyamatokat, beleértve az összetett folyamatok, például a ferde és ívelt felületek feldolgozását.
Műszaki specifikációjaVMC-850B Kínai 5 tengelyes CNC gép
Tétel | Egyesül | VMC-850B | Megjegyzések | |
Táblázat | Méret (W×L) | mm | 500×1050 | |
T horony (szám-szélesség) | mm | 5-18 | ||
T horony Pitch | mm | 90 | ||
Max terhelés | kg | 600 | ||
Tavel | X tengely | mm | 800 | |
Y tengely | mm | 500 | ||
Z tengely | mm | 550 | ||
Feldolgozási tartomány | Az orsó középpontja és az oszlopvezető távolsága | mm | 550 | |
Távolság az orsótól a megmunkálhatóig | mm | 105-655 | ||
Orsó | Kúpos furat | BT40 | ||
Hatalom | kW | 18 | ||
Max sebesség | r/perc | 12000 | ||
Orsó fordulatszám szabályozása | Folyamatosan változó | |||
Szegecs típus | LDA-40BT | MAS 403 | ||
Takarmány | Útmutató típusa | Háromirányú kemény útmutató | ||
Előtolási sebesség | mm/perc | 5-6000 | ||
X/Y gyors sebesség | m/perc | 14 | ||
Z gyors sebesség | m/perc | 16 | ||
X/Y/Z előtolómotor nyomatéka | Nm | Nagyobb vagy egyenlő, mint 10/12/12 fékkel | ||
Pontosság | X/Y/Z pozicionálási pontosság | mm | 0.012 | |
Ismételhetőség | mm | 0.008 | ||
ATC | A szerszám típusa | Lemez típusa | ||
Szerszám száma | darab | 24 | ||
Idő (eszköz-szerszám) | s | 5 | ||
Max súly | kg | 8 | ||
Max hossz | mm | 300 | ||
Max külső átmérő (teljes) | mm | Φ78 | ||
Max külső átmérő (üres) | mm | Φ110 | ||
5-tengelyes forgóasztal | Asztal átmérője | mm | Φ210 | |
Az asztal központi furatának átmérője | mm | Φ67 | ||
A tüske hüvely belső átmérője | mm | Φ40H7 | ||
A középső átmenő furat átmérője | mm | Φ40 | ||
Asztal magassága (vízszintes) | mm | 270 | ||
Asztal T-nyílás szélessége | mm | 12H7 | ||
Vezetőblokk szélessége | mm | 18h7 | ||
A/C Forgásszög | ±100 fok /0-360 fok | |||
A/C min. Növekedés | deg | 0.001/0.001 | ||
A/C indexelési pontosság | Sec | 50 / 20 | ||
A/C ismételhetőség | Sec | 8 / 4 | ||
A/C csökkentési arány | 1:90/1:90 | |||
A/C max. A táblázat forgatási sebessége | fordulat | 33.3/33.3 | ||
Megengedett munkadarab terhelés (H/V) | kg | 75/50 | ||
Öttengelyes függesztőgép alkalmazási esetei
Az öttengelyes összeköttetésű CNC szerszámgép széles körben használható az ország autóiparában, tengeri, energetikai, precíziós berendezésekben, nagy pontosságú orvosi berendezésekben és más iparágakban
Feldolgozott alkatrészek
